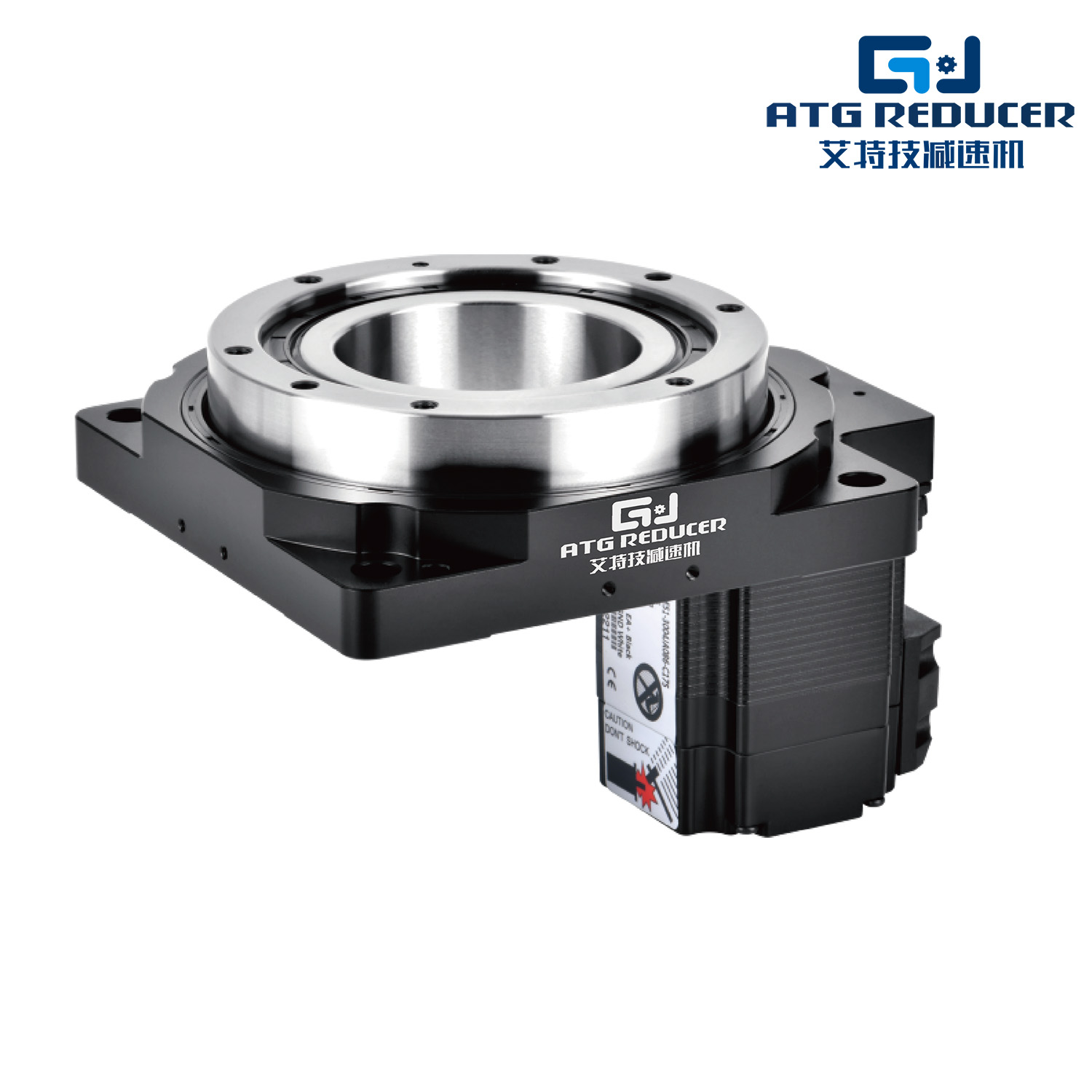

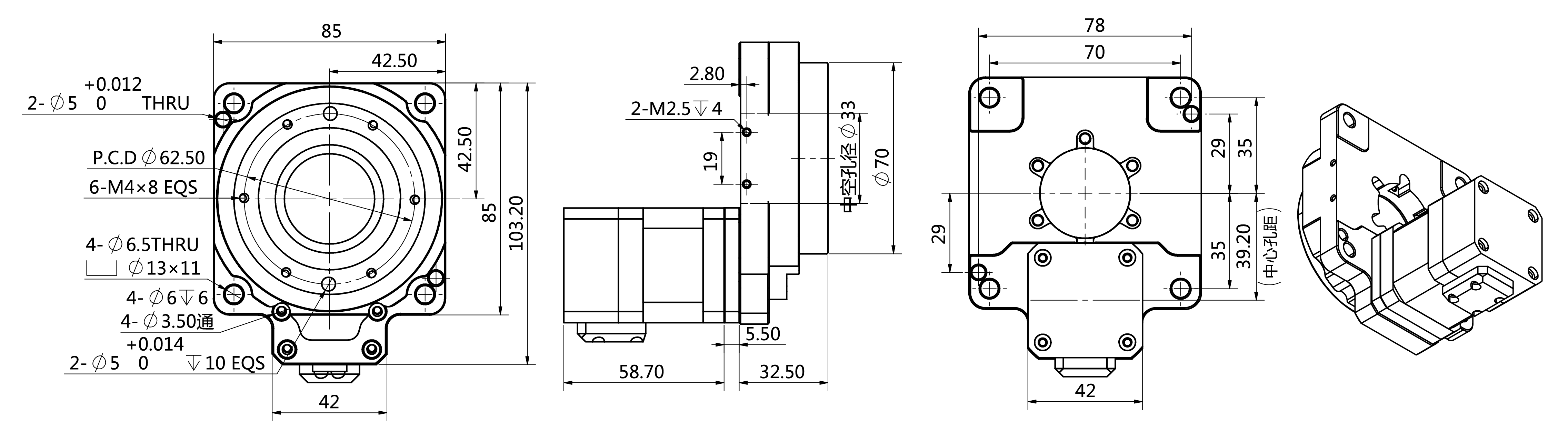

GT85-C-18-RS
产品特点：结构紧凑，适用于空间有限的场景，高精度和稳定性，能够实现平稳的旋转运动，较高的负载能力，适应不同物体的旋转需求。
产品介绍：中空旋转平台是适用于各种旋转运动场合，利用轴承跟传动装置实现了物体旋转的设备，可替代凸轮分离器与DD马达，集工作效率、精度高、高刚性、高性价比，及其对于高精度的实现设计和控制系统的准确控制。中空转平台还可以与交流伺服电机或者步进电机实现任意角度的分段，满足用户对于数字控制的区分器，大大降低了设备成本，因本身具有各大优点，被广泛应用在了多种旋转运动场合及其工业生产领域中，给用户带来了不少的便利。中空旋转平台是适用于各种旋转运动场合，利用轴承跟传动装置实现了物体旋转的设备，可替代凸轮分离器与DD马达，集工作效率、精度高、高刚性、高性价比，及其对于高精度的实现设计和控制系统的准确控制。中空转平台还可以与交流伺服电机或者步进电机实现任意角度的分段，满足用户对于数字控制的区分器，大大降低了设备成本，因本身具有各大优点，被广泛应用在了多种旋转运动场合及其工业生产领域中，给用户带来了不少的便利。
参数表
| 减速比 i Reduction ratio i | 1:18 | 重复定位精度arc-sec Repeat positioning accuracy (sec) | ±5 | 线圈感抗 Inductance of the coil | 6.0mh |
| 容许转矩 N.m Allowable Torque: N.m | 9 | 容许惯性载重N Allowable Inertia Load | 130 | 保持转矩 Holding torque | 6.5kg.cm |
| 允许转速r/min Allowable speed r/min | 500 | 容许轴向负载N.m Allowable Axial Load N.m | 500 | 传动惯量 Moment of inertia | 82g.cm |
| 传动惯量kg.m Transmission Inertia kg.m | 2500-10^(-6) | 旋转平台轴承 Rotary Platform Bearing | 交叉滚子轴承 Cross Roller Bearing | 马达长度 Motor Length | 81mm |
| 旋转平台平面度mm Rotary Platform Flatness mm | ±0.005 | 保护等级IP Protection Class | 40 | 编码器解析度 Encoder resolution | / |
| 旋转平台同心度mm Rotary Platform Concentricity mm | ±0.005 | 外观尺寸 External Dimensions | 42mm | 绝缘等级 Insulation Class | B |
| 旋转平台平面偏差mm Rotary Platform Plane Deviation mm | ±0.01 | 箱数 Case Quantity | 2PHASES | 步距角 Step Angle | 1.8°/STEP |
| 适配电机 Suitable Motor | 42步进(闭/开环) Step (Closed/open Loop) | 额定电流 Rated Current | 1.5A/PHASE | 引线 Lead Wire | 1000线 lines |
| 定位精度arc-sec Positioning accuracy arc-sec | ±0.5 | 线圈阻抗 Coil impedance | 4.3±10%OHM/PHASE | ||
| 温馨提示:盘面输出转速高于100rpm/min.请订货前提前说明 Warm reminder: The disk output speed is higher than 100rpm/min. Please indicate in advance before ordering | |||||

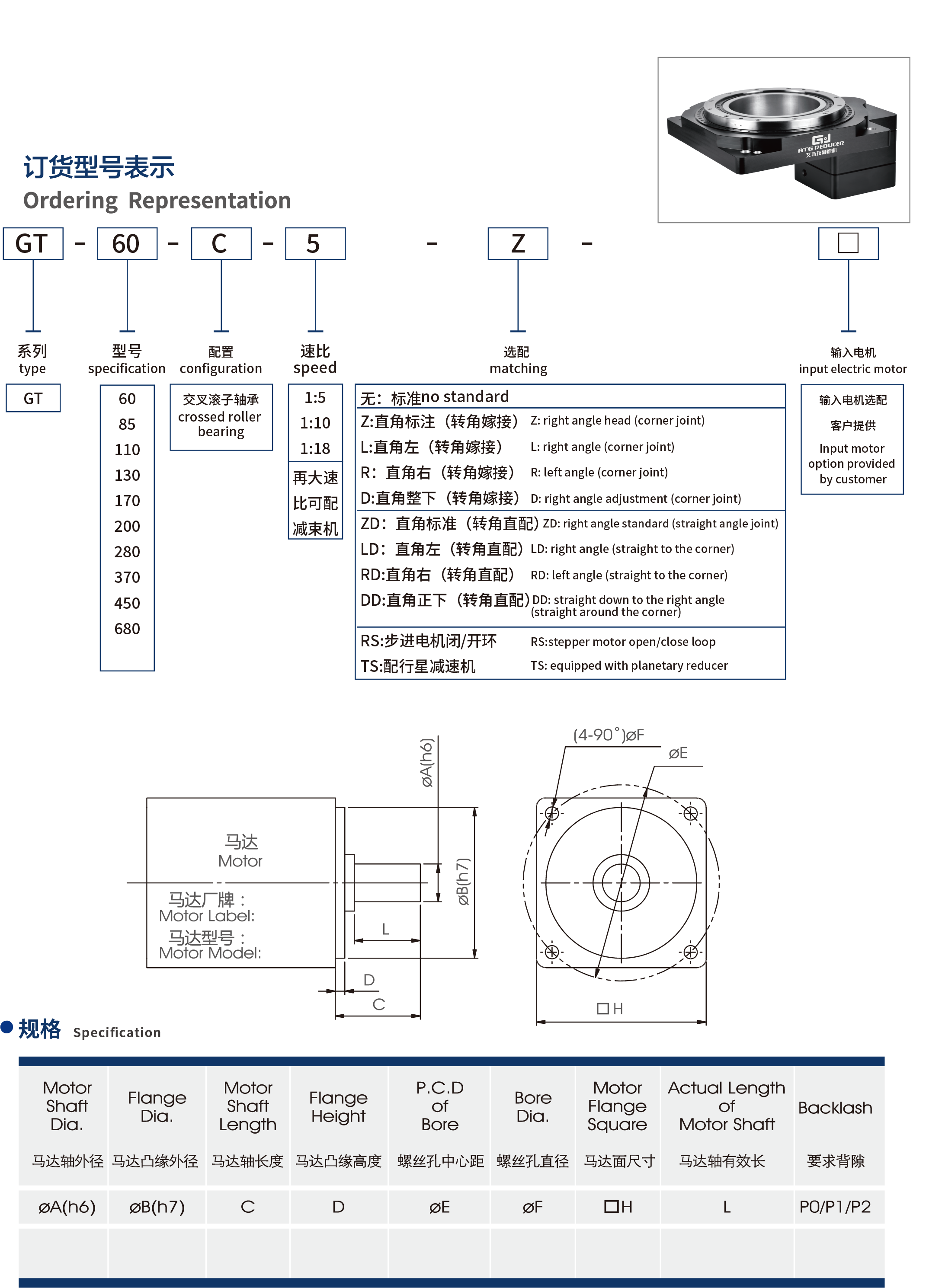

订购须知 / 客户填写
