产品特点：结构紧凑，适用于空间有限的场景，高精度和稳定性，能够实现平稳的旋转运动，较高的负载能力，适应不同物体的旋转需求。
产品介绍：中空旋转平台是适用于各种旋转运动场合，利用轴承跟传动装置实现了物体旋转的设备，可替代凸轮分离器与DD马达，集工作效率、精度高、高刚性、高性价比，及其对于高精度的实现设计和控制系统的准确控制。中空转平台还可以与交流伺服电机或者步进电机实现任意角度的分段，满足用户对于数字控制的区分器，大大降低了设备成本，因本身具有各大优点，被广泛应用在了多种旋转运动场合及其工业生产领域中，给用户带来了不少的便利。中空旋转平台是适用于各种旋转运动场合，利用轴承跟传动装置实现了物体旋转的设备，可替代凸轮分离器与DD马达，集工作效率、精度高、高刚性、高性价比，及其对于高精度的实现设计和控制系统的准确控制。中空转平台还可以与交流伺服电机或者步进电机实现任意角度的分段，满足用户对于数字控制的区分器，大大降低了设备成本，因本身具有各大优点，被广泛应用在了多种旋转运动场合及其工业生产领域中，给用户带来了不少的便利。

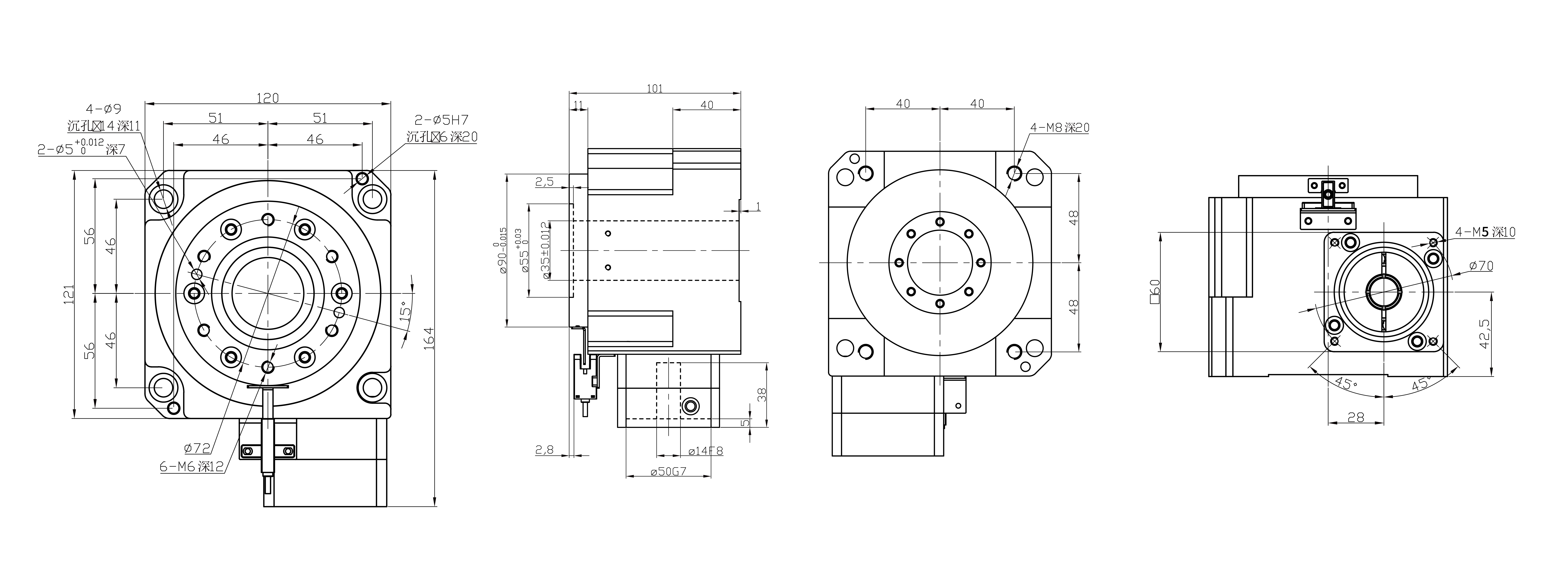

| 规格 Specification | KT120-30-14-50-70-M5 | 精度寿命h Precision Lifetime h | 20000(间歇运转) 20,000 (intermittent Operation) |
| 减速比i Reduction ratio i | 30 | 定位精度arcmin PositioningAccuracy arcmin | ≤1 |
| 额定输出扭矩N.m Rated output torque N.m | 115 | 反复定位精度arcsec Repeatability Precision arcsec | ≤30 |
| 最大输出扭矩N.m Maximum radial force | 3倍额定输出扭矩 3x rated output torque | 适配伺服马达W adapted to servo motor W | 200-400 |
| 轴承结构 Rotating platform bearing | 交叉滚子轴承 Cross roller bearing | 适配步进马达 adapted to stepper motor | 57-86步进 |
| 容许轴向负载N Allowable axial pressure N | 7300 | 防护等级 Protection Level | 54 |
| 容许径向负载N Rotating platform bearing | 7300 | 润滑方式 Lubrication Method | 长效润滑 Long-Lasting Lubrication |
| 容许盘面转速rpm Allowable disk speed rpm | 100 | 传动效率% Transmission Efficiency | 90 |
| 旋转平台同心度mm Rotating platform concentricity mm | ≤0.01 | 噪音db Noise db | ≤60 |
| 旋转平台平行度mm Rotating platform flatness mm | ≤0.01 | 重量kg weight kg | 4.3 |
| 倾覆力矩N.m Allowable overturning moment N.m | 520 | 安装方式 Installation Method | 任意 Arbitrary |
| 容许惯性力矩N.m Allowable inertial moment N.m | 50 | 设计称重kg Design weight kg | 40 |
| 扭转刚性N.m/rcmin Torsional rigidity N.m/rcmin | – | ||
| 旋转平台平行度有更高要求请联系我司销售人员 If the parallelism of the rotating platform has higher requirements, please contact our sales staff | |||
