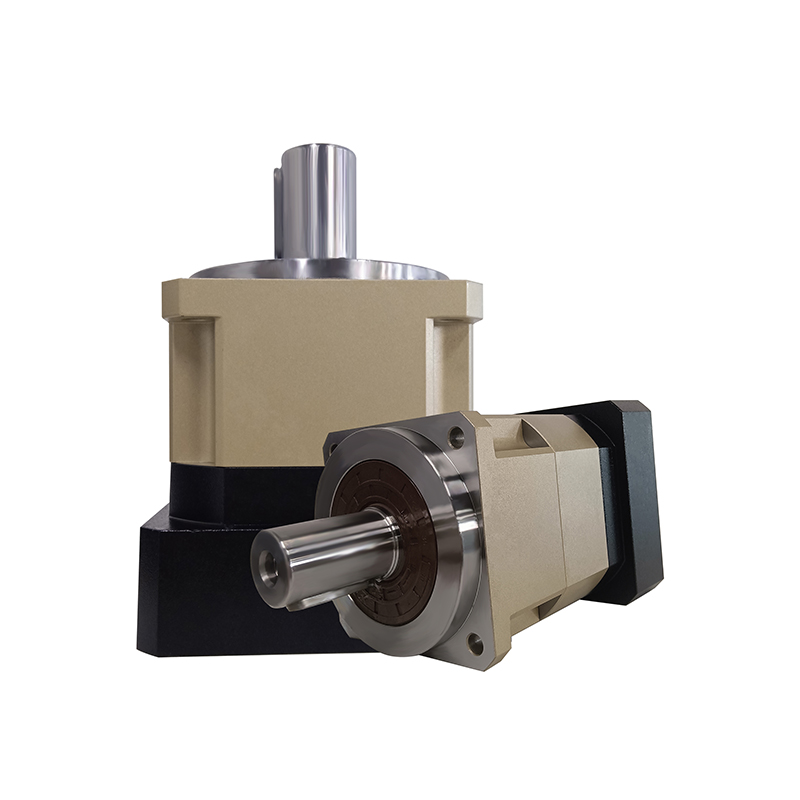

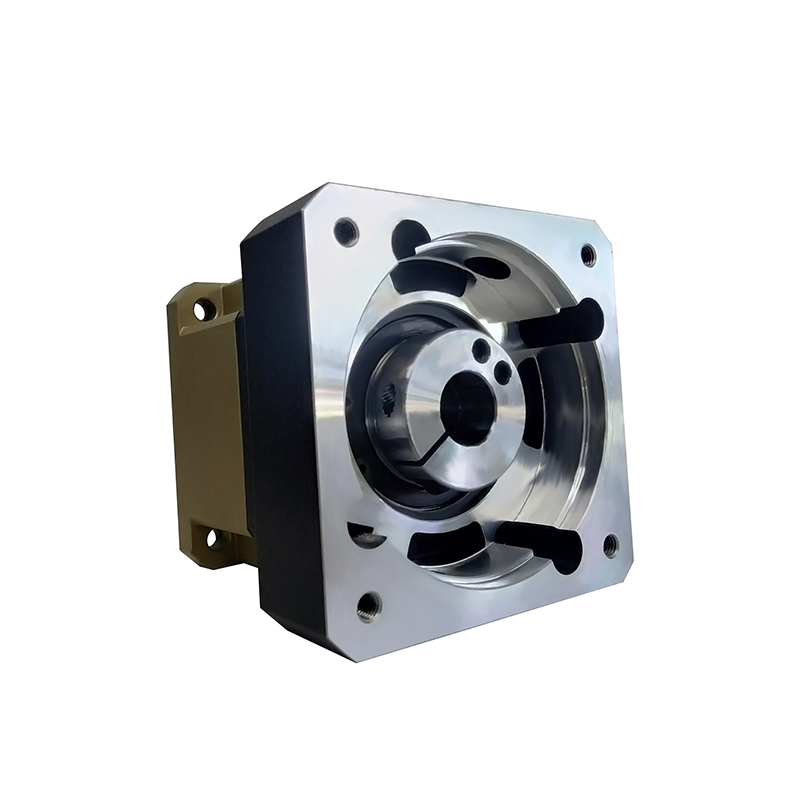

PGH115三级T型

产品特点: 高精度,高扭矩,高刚性,高效率,高稳定性,低噪音,低背隙。

产品介绍: 可搭配步进马达或伺服马达使用,降低转速、高转矩化、增加马达转子惯性,提高刚性、缩短启动与停止定位时间,马达功率小型化 ,同时提高惯性负载的稳定性与降低振动。单级可达3弧分内,双级可达5弧分内。

参数表

PGH115 双级T型+直连
减速比 i 12 15 20 25 30 35 40 50 70 90 100
额定输出扭矩Nm Nm 290 290 300 290 290 290 300 290 270 220 220
最大输出扭矩Nm Nm 3倍额定输出力矩
额定输入转速 rpm 4000
最大输入转速 rpm 8000
超精密背隙P0 arcmin ≤3
精密背隙P1 arcmin ≤5
标准背隙P2 arcmin ≤7
最大径向负载 N 3420
最大轴向负载 N 2650
平均使用寿命 hr 20000*
满载效率 % ≥94%
使用温度 °C .-10°C~+90°C
润滑 合成润滑油脂
防护等级 IP65
安装方式 任意
噪音值(n1=3000rpm) dB ≤63
转动惯量j1(T型) kg.cm² 0.65 0.65 0.65 0.65 0.60 0.60 0.60 0.58 0.58 0.58 0.58
转动惯量j1(直连) kg.cm² 1.50 1.50 1.50 1.50 1.45 1.45 1.45 1.41 1.41 1.41 1.41
备注: 1.减速比(i=Nin/Nout) 2.输出转速100rpm时,作用于输出轴中心位置。 *连续运转降低使用寿命二分之一。
