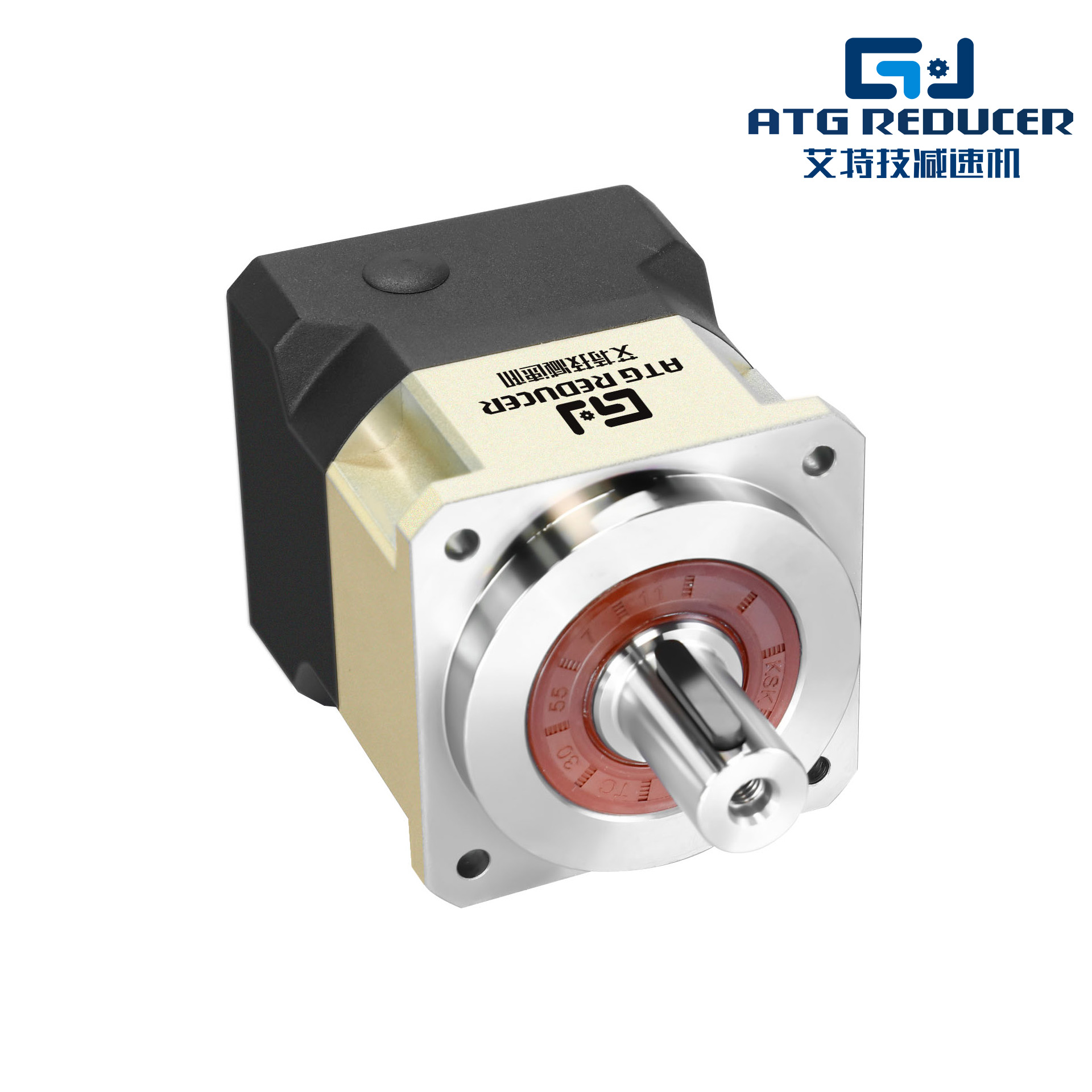

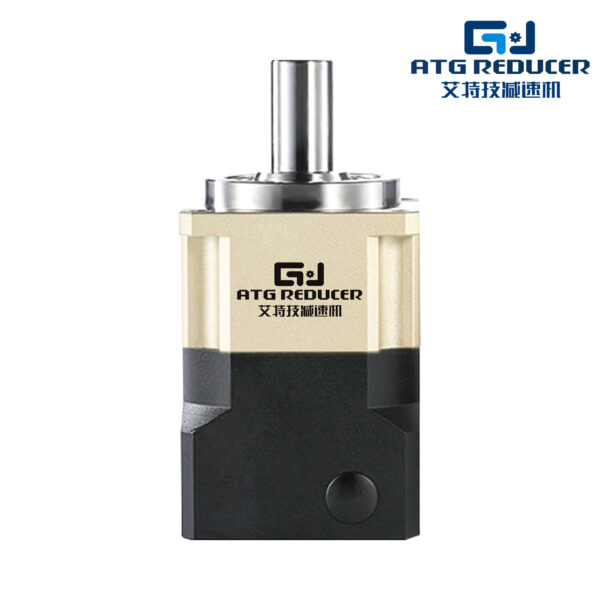

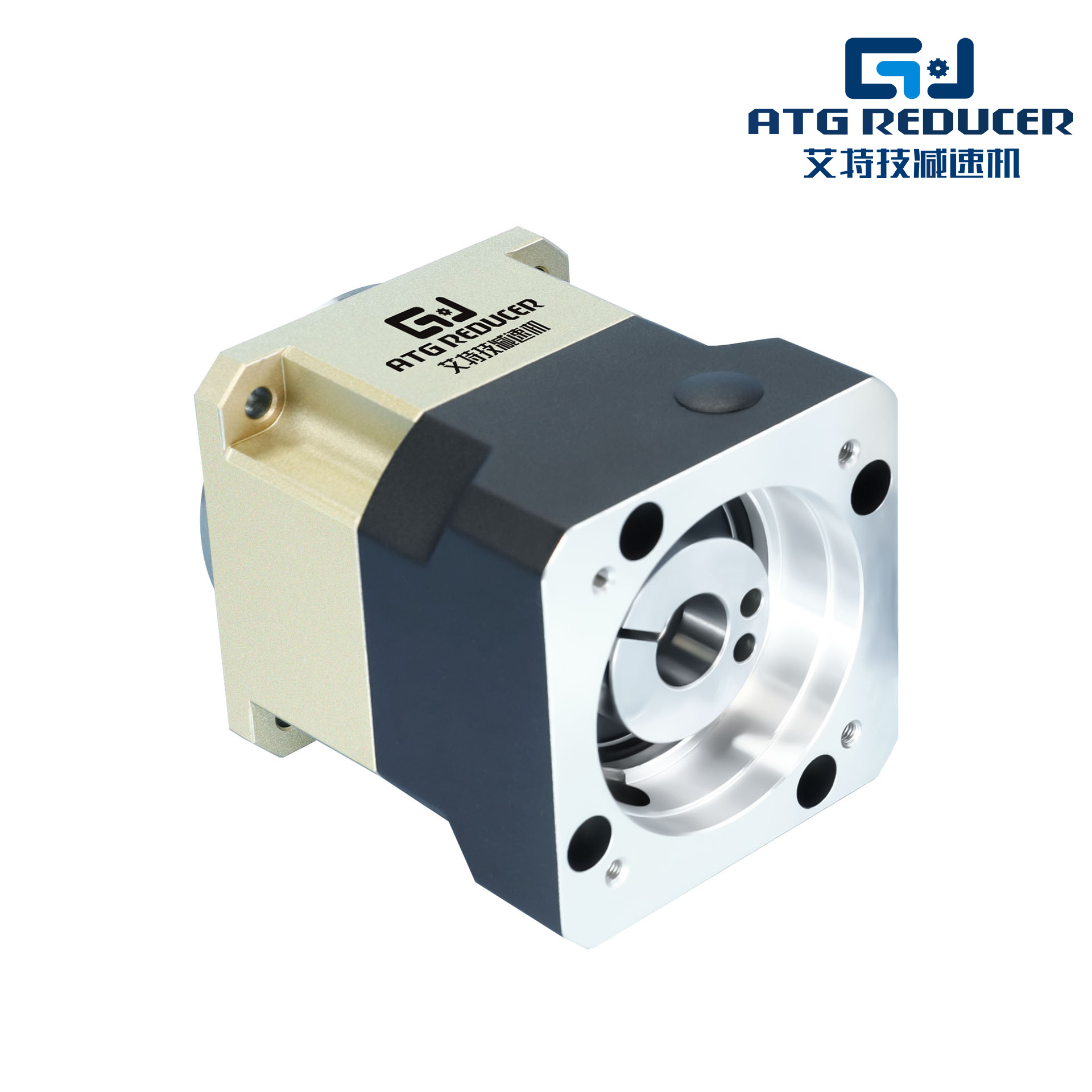

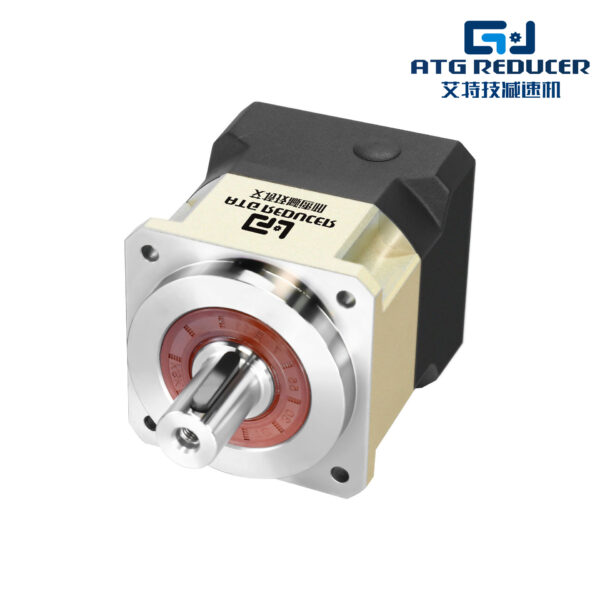

PGH90单级

产品特点: 高精度,高扭矩,高刚性,高效率,高稳定性,低噪音,低背隙。

产品介绍: 可搭配步进马达或伺服马达使用,降低转速、高转矩化、增加马达转子惯性,提高刚性、缩短启动与停止定位时间,马达功率小型化 ,同时提高惯性负载的稳定性与降低振动。单级可达3弧分内,双级可达5弧分内。

参数表

PGH90 单级
减速比 i 3 4 5 7 8 10
额定输出扭矩Nm Nm 145 150 140 125 95 95
最大输出扭矩Nm Nm 3倍额定输出力矩
额定输入转速 rpm 4000
最大输入转速 rpm 8000
超精密背隙P0 arcmin ≤2
精密背隙P1 arcmin ≤4
标准背隙P2 arcmin ≤6
最大径向负载 N 1780
最大轴向负载 N 1500
平均使用寿命 hr 20000*
满载效率 % ≥97%
工作温度 °C .-10°C~+90°C
润滑 合成润滑油脂
防护等级 IP65
安装方式 任意
噪音值(n1=3000rpm) dB ≤60
转动惯量j1 kg.cm² 0.97 0.67 0.65 0.60 0.58 0.58
备注: 1.减速比(i=Nin/Nout) 2.输出转速100rpm时,作用于输出轴中心位置。 *连续运转降低使用寿命二分之一。

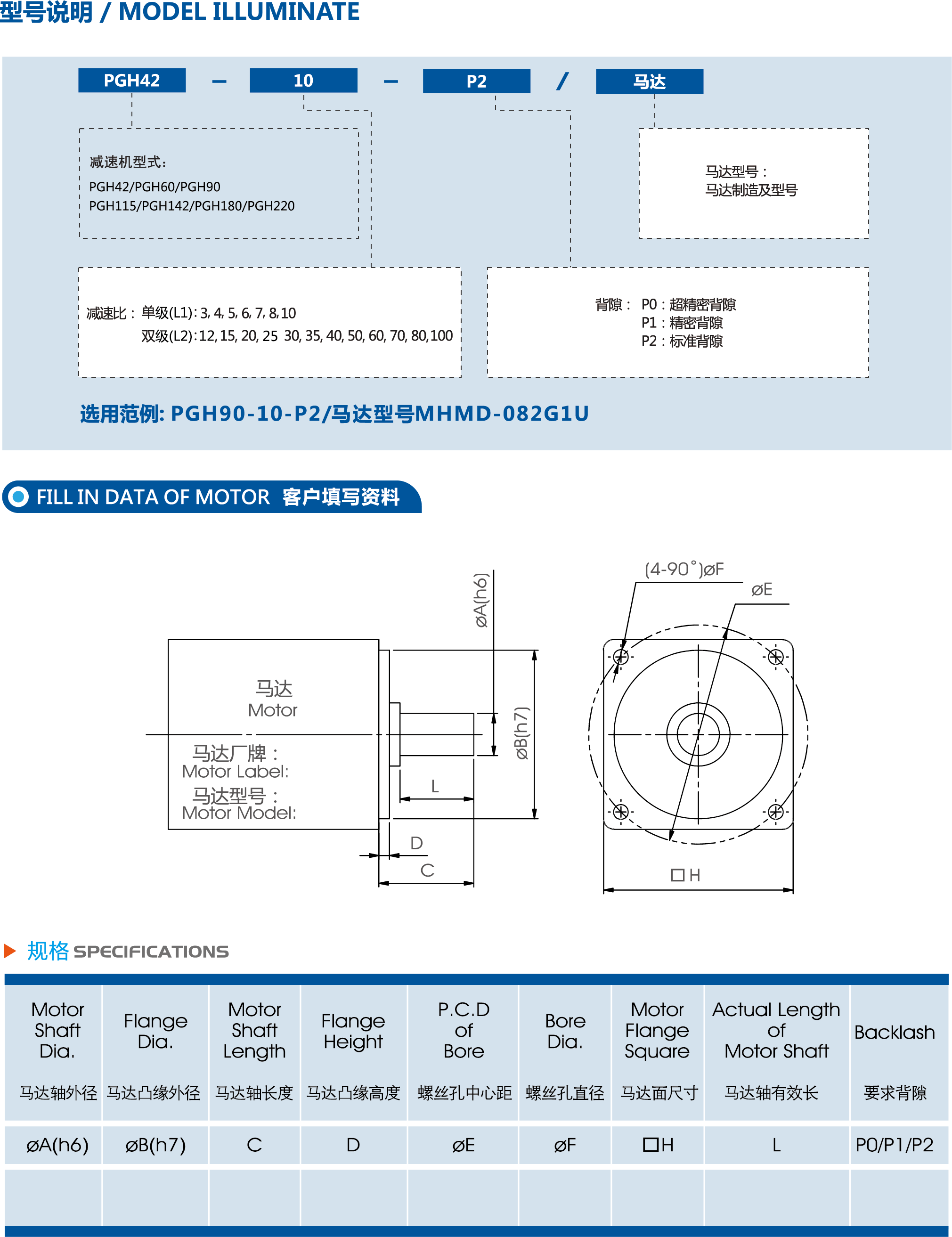

订购须知 / 客户填写



规格表单提交
