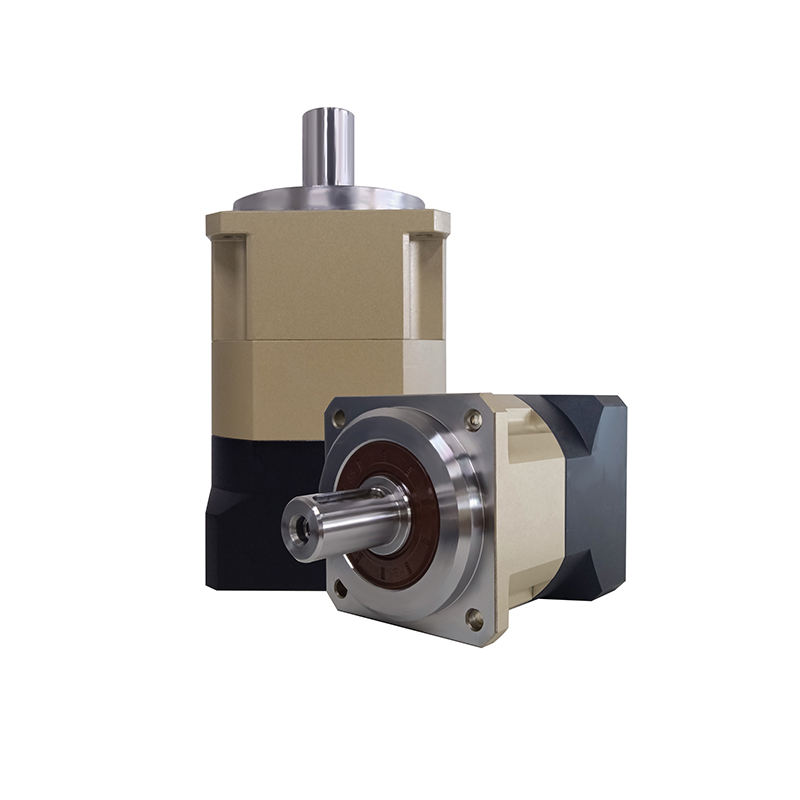

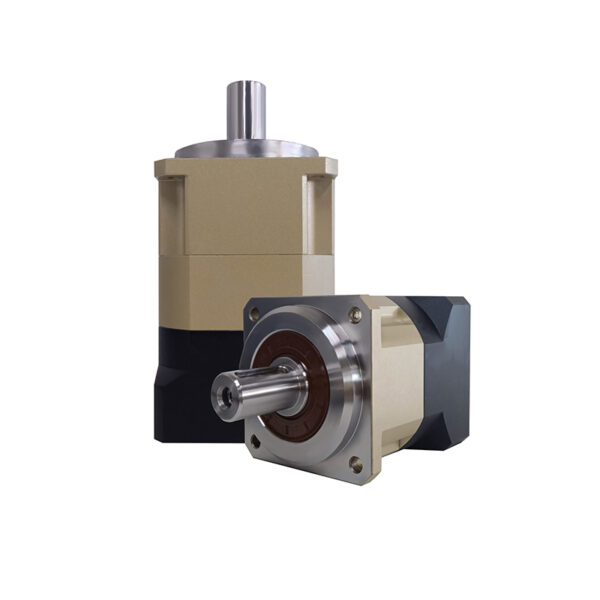

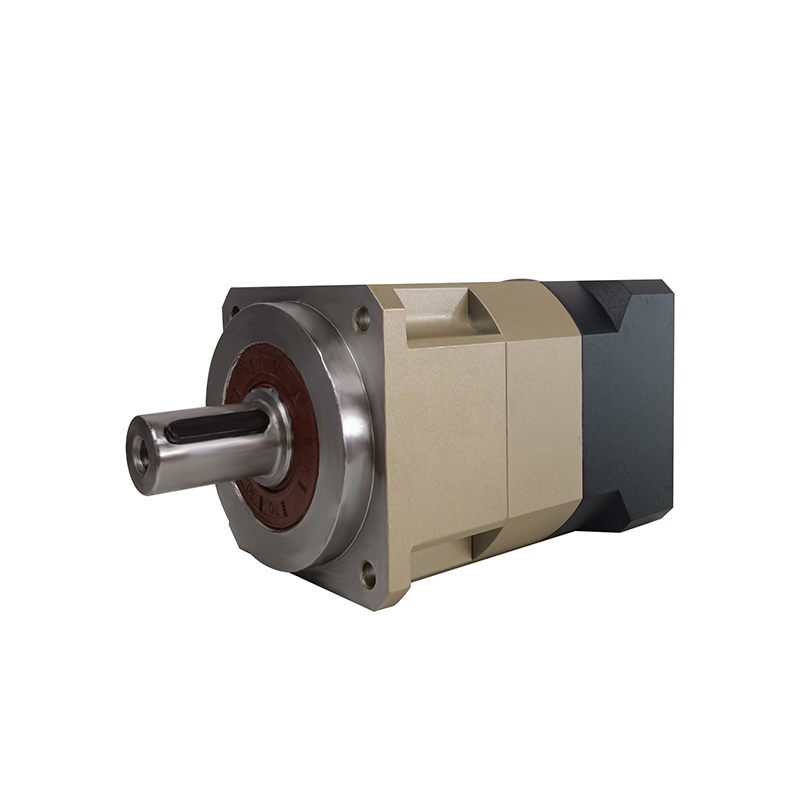

PGH90三级

产品特点: 高精度,高扭矩,高刚性,高效率,高稳定性,低噪音,低背隙。

产品介绍: 可搭配步进马达或伺服马达使用,降低转速、高转矩化、增加马达转子惯性,提高刚性、缩短启动与停止定位时间,马达功率小型化 ,同时提高惯性负载的稳定性与降低振动。单级可达3弧分内,双级可达5弧分内。

参数表

PGH90 三级直连型
减速比 i 100 120 150 200 250 300 350 400 500 700 900
额定输出扭矩Nm Nm 150 145 145 150 140 140 140 150 140 125 95
最大输出扭矩Nm Nm 3倍额定输出力矩
额定输入转速 rpm 4000
最大输入转速 rpm 8000
超精密背隙P0 arcmin ≤6
精密背隙P1 arcmin ≤8
标准背隙P2 arcmin ≤10
最大径向负载 N 1780
最大轴向负载 N 1500
平均使用寿命 hr 20000*
满载效率 % ≥94%
使用温度 °C .-10°C~+90°C
润滑 合成润滑油脂
防护等级 IP65
安装方式 任意
噪音值(n1=3000rpm) dB ≤60
转动惯量j1(直连) kg.cm² 0.14  0.14  0.14  0.14  0.14  0.14  0.14  0.14  0.14  0.14  0.14
备注: 1.减速比(i=Nin/Nout) 2.输出转速100rpm时,作用于输出轴中心位置。 *连续运转降低使用寿命二分之一。
