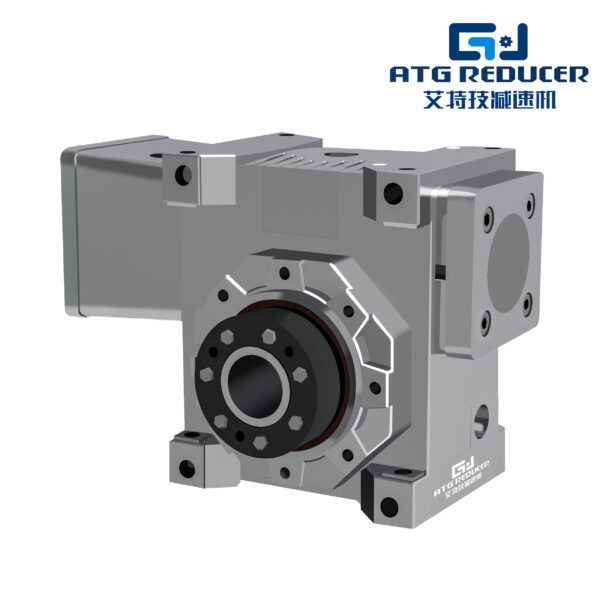

WENNAN-75

产品特点：传动精度高、分度精度高、定位精度高，可靠性强，经济、实用。啮合间隙小,有利于提高数控回转工作台的分度精度,齿隙调节准确,方便可靠。结构紧凑，传动比大，噪音小，承载力高。蜗杆的左右齿面具有不同的导程，引起齿厚的渐变，这样可以在不改变中心距的情况下通过蜗杆的轴向窜动调整侧隙，不破坏啮合关系。
产品介绍：减少由负载变动及切削力变化等引起的震动及噪音。减少由正反转引起的冲击及噪音。减少由以上引起的蜗轮加剧磨损。增加蜗轮输出的响应速度.

样册下载
2D图纸
3D下载
CAD下载
样册下载
2D图纸
3D下载
CAD下载

参数表

n1(rpm): 电机输出转速 4000 3000 2000 1000
a i： 减速比 Ta1(Nm): 额定输出扭矩 Ta2(Nm): 额定输出加速扭矩 n: 效率 Ta1(Nm): 额定输出扭矩 Ta2(Nm): 额定输出加速扭矩 n: 效率 Ta1(Nm): 额定输出扭矩 Ta2(Nm): 额定输出加速扭矩 n: 效率 Ta1(Nm): 额定输出扭矩 Ta2(Nm): 额定输出加速扭矩 n: 效率 Fr(N): 输出轴允许径向负载力 Fa(N): 输出轴允许轴向负载力
75 5.2 147 252 95 174 296 94 209 349 94 282 459 92 10500 10500
7.25 139 236 94 161 270 93 196 321 92 256 409 90 10500 10500
10.25 146 234 93 168 268 92 204 326 91 261 418 88 10500 10500
14.5 170 276 90 195 315 88 234 376 87 298 460 84 10500 10500
19.5 168 270 88 194 310 87 227 362 85 288 434 81 10500 10500
30 186 294 84 212 334 82 248 386 80 309 465 75 10500 10500
45 190 299 76 212 331 74 244 383 71 301 472 65 10500 10500
60 175 272 72 195 300 69 221 334 66 272 395 60 10500 10500
90 167 257 64 184 280 62 209 316 57 255 370 52 10500 10500
